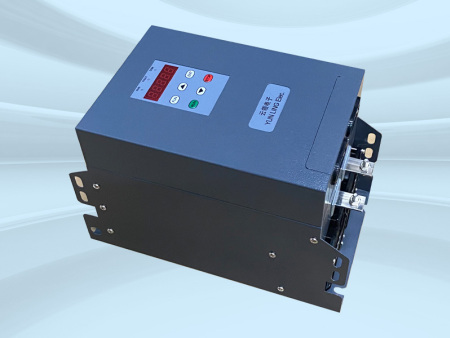

单相交流晶闸管电力调整器（智能型）

单相交流晶闸管电力调整器

（智能型）

用户手册

青州云领电子科技有限公司

目     录

前言1

1 安 全及注意事项2

1.1安装与配线 2

2 产品信息2

   2.1型号定义2

   2.2技术参数3

3 安装与配线 4

   3.1外形及安装尺寸4

   3.2开箱检查5

   3.3工作环境5

   3.4安装6

   3.5电气配线6

   3.6应用举例7

3.7端口说明8

4 操作10

   4.1操作面板10

4.2面板led 10

   4.3按键操作10

5 功能 13

   5.1功能简介13

   5.2功能参数15

   5.3参数说明 18

6 通讯 23

   6.1MODBU通讯配置 23

   6.2通讯数据读写24

   6.3MOBUS通讯协议24

   6.4RTU消息帧格式24

7 故障处理及保养维护 27

   7.1故障处理  27

   7.2保养维护28

8 保修协议 29

前  言

感谢您选用本公司晶闸管电力调整器，该电力调整器具有以下特点：

▲采用16位微处理器完成功能设计。

▲信号输入、输出接口采用隔离技术，抗干扰能力强。

▲可选择移相开环、移相闭环、过零调功等多种控制模式，使用灵活方便。

▲配置标准RS485通讯接口，方便实现多台集中控制。

▲采用数码管和按键完成人机交互，操作简洁方便。

▲SMT贴片焊接工艺和合理的结构设计保证了产品质量稳定可靠。

本系列产品现已广泛应用于工、农业生产的各个领域，如真空镀膜、交流电机控制、玻璃机械、光伏行业、陶瓷、有色金属、包装机械等。

1  安 全及注意事项

为保证您的人身及设备安 全，防止出现财产损失，请务必遵守本手册中的有关内容描述来完成安装和使用。

1.1安装与配线危险及警告：

◆调整器应安装在金属或其他不可燃物上，否则有引发火灾的危险。

◆不要安装在周边含有爆炸性气体的环境内，周边不应存放易燃、易爆物品，否则有引发爆炸的危险。

◆不要将金属等导电物品掉入调整器内，否则有引发爆炸或火灾的危险。

◆须由具有人员进行配线作业，否则有触电的危险。

◆确认调整器在无电源输入的情况下进行配线作业，否则有触电的危险。

◆须将调整器安装在无剧烈震动的地方，并可靠接地，否则有触电的危险。

◆调整器竖直安装，有利于散热。

2  产品信息

2.1 型号定义

2.2 技术参数

3 安装与配线

3.1 外形及安装尺寸（单位：mm）

3.2 开箱检查

   开箱后，请及时确认调整器在运输过程中是否存在破损现象，调整器型号规格是否与您订购的一致，配件是否完备，如发现以上情况或与您要求不一致时，请及时与供应商联系。

3.3 工作环境

①不要安装在多导电尘埃、金属粉末、腐蚀性、爆炸性气体场所。

②温度：-10至45℃。环境温度与调整器额定电流关系如下图：

3.4 安装

①安装在室内，无阳光直射和水珠凝结的场所。

②调整器竖直安装，四周预留足够的空间以保证良好散热。

3.5 电气配线

①根据调整器的额定电流选配适宜的导线或铜排连接主回路输入、输出端子。

②外部AC220v控制电源，推荐采用0.5-1.0mm2的导线。

③推荐采用多芯屏蔽线连接调整器控制信号端口，布线时应与强干扰线路垂直布线并应充分远离干扰源。

④须将调整器金属外壳“PE”端子与大地可靠连接。

3.6 应用举例

注：

.RUN  外部启停控制, 当F-001=0时，RUN控制系统启停，同GND接通时运行，同GND断开时停止。

.DI1  模拟信号选择，当F-002=0时，同GND接通时选择O-5V，同GND断开时选择4-20mA。

. 当通讯线路较长，如果通讯不正常时可以在A、B两端连接终端

匹配电阻（120Ω，0.5W）。

. 通讯端口请勿直接短接，否则可能造成调整器的损坏。

. A0+，AO-为选配功能端口，非定制型号中可能没有这些标记。

3.7 端口说明

①主回路接线实例

4  面板操作

4.1 面板外观

4.2 面板LED

  ①系统启动后，如果控制信号有效，RUN对应的led点亮。

  ②设备发生故障后，FAULT对应的led点亮。

  ③同其它设备通讯时，COM对应的led会闪烁。

4.3 面板操作

      参数查看和修改：

  ①  上电后，数码管显示“00000”，并闪烁，此时处于待机状态。

如果处于非运行状态下，任何其它界面下，20秒按键无动作都将自动回到待机状态。

②按“FUN”键进入参数选择界面，如“F--XX”,”XX”为参数

的编号。

③按“▲”键或“▼”键，可以改变参数编号，找到需要参数的编号后，按“ENT”健，进入参数查看界面,此界面用户可查看参数的数值，但不能修改参数的数值。

⑷在参数查看界面时，如果需要修改此参数，则再次按下”ENT”健，进入参数修改界面，此时参数的某位数字开始闪烁，表明此位可修改，按“FUN”键可切换被修改参数的每一位数字，选中位始终处于闪烁状态。

⑤在数字闪烁时，可按“▲”或“▼”键修改闪烁位数字的大小，由“FUN”键配合可以修改参数的每一位。

   ⑥参数修改完成后，可以按“ENT”键保存该参数，也可以按“STOP/ESC”键放弃该修改的参数，放弃后，参数所做的修改不会被保存。

⑦参数查看、修改过程中，可随时按“STOP/ESC”返回上层菜单,重新选择参数编号，查看或者修改参数。

⑧用户可以把所有参数恢复到出厂默认值，只需在参数选择界面选中复位参数的编号，按下“ENT”键后显示“Pclr”，提示这是参数复位操作，如果按下“ENT” 键，面板显示“OK”, 再次询问是否要把参数复位，确定后，按下“ENT” 键,“OK”闪烁几次后返回参数选择界面，参数已恢复出厂值。

操作过程中可随时按“STOP/ESC ”键终止当前操作，并返回上层界面。

面板启动和停止：

① 待机状态下，如果设置启动方式为面板控制，则按下“RUN ”键后系统开始运行。

②运行状态下，按下“STOP/ESC ”键停止运行。

③运行状态下，如果设置给定信号来源为面板，则用户可以使用“▲”键或“▼”键改变面板给定信号的大小，修改后按下“ENT”键修改生效，否则修改无效，并且20秒后自动回到运行界面。

运行显示参数的切换：

①运行状态下，用户可以用“FUN ”键来切换不同的运行参数，如电流、电压、功率等。

②参数名称和参数大小分时显示，先显示参数名称后显示参数测量值，测量值仅供参考。

 In: 当前输入控制信号的大小，数值为百分比。

 UA: 线电压。

 Po：负载总功率。

 IA: 电流。

参数的密码保护：

用户可以设置密码，防止参数被随意修改。查看参数时不需要密码。

密码的设置、修改同普通参数一样，但密码的数字被“-”代替。出厂时用户密码为00000，即不需要密码。

当用户设置了密码后，需要修改参数时，进入密码输入界面，输入密码的操作同修改参数一样，只是输入密码数字的位不会闪烁，以区别于修改操作。

密码输入后，按“ENT”确认，如果密码正确则可进一步完成参数的修改操作，如果密码输入不正确并无显示，但如果三次输入不正确，则返回参数查看界面。

友情提示：设置密码后，如果忘记了密码将无法修改任何参数。

故障复位：

当调整器故障时，按“STOP/ESC”键将对故障进行复位,系统复位后回到待机界面。

如果因为参数设置不合适发生故障保护，则可用“STOP/ESC”键清除故障，重新设置参数，再次运行。

如果非参数设置问题而发生故障，则须断电检修，故障排除后方可再次启动。

5 功能

5.1 功能简介

5.1.1稳流模式

①工作模式：F-000=0；

②输入信号作为恒定电流输出的设定信号。

当电网电压发生波动或负载阻抗发生变化时，调整器以PID规律进行调节,保持输出电流的稳定。

负载实际电流要能达到设定的电流，否则输出电压会达到最大值。

5.1.2稳压模式

①工作模式：F-000=1；

②输入信号作为恒定电压输出的设定信号。

当电网电压发生波动或负载阻抗发生变化时，调整器以PID规律进行调节，保持输出电压的稳定。

5.1.3恒功率模式

①工作模式：F-000=2；

②输入信号作为恒定功率输出的设定信号。

当电网电压发生波动或负载阻抗发生变化时，调整器以PID规律进行调节，保持输出功率的稳定。

5.1.4移相开环模式

①工作模式：F-000=3；

②输入信号直接控制晶闸管开通角大小的控制方式。

当电网电压发生波动或负载阻抗发生变化时，电压或电流不能保持恒定。

5.1.5过零调功模式

①工作模式：F-000=4；

②对电网没有谐波污染的控制方式。输入信号的大小决定晶闸管在100个周波中开通的周波数。

③过零调功输出波形示意图（给定50%）

5.1.6保护功能

①主回路断相保护:当调整器运行时，如主回路电源发生断相、失电等故障时，调整器将停止输出。

②过流保护：当调整器运行时，如负载电流达到过流设定值时，调整器将停止输出。

③过压保护：当调整器运行时，如负载电压达到过压设定值时，调整器将停止输出。

④电流不平衡保护：当调整器处于运行状态时，如果某种原因输出电流偏差误差达到设定的允许偏差时，调整器停止输出。

⑤过载保护：调整器处于运行状态时，如果输出电流超过设定的过载门限并且过载时间超过设定的时间，调整器停止输出。

 注：过载保护是为了保护用电设备能在安`全的电流条件下长期有效的工作，延长用电设备的寿命。与过流多少、过流时间有关，过载保护能否有效的工作取决于负载额定电流、过载倍数、过载时间是否设置合理。

负载额定电流出厂值一般同调整器的额定电流相同，用户可依据自己的负载情况自行调整。

⑥过热保护：当调整器处于运行状态时，如果温度过高不再适合调整器运行时，调整器将停止输出。

5.1.7通讯功能

调整器标配RS-485通讯接口，可以与上位机、触摸屏、PLC等通讯。本机采用标准的MODBUS-RTU协议。

5.2 功能参数

参数属性：描述参数操作的属性。

R:只读，通过键盘或通讯参数不可修改。R/W：可读可写，通过键盘或通讯参数可修改。

参数的默认值只作为参考，不同的型号会不同。

参数序号也作为通讯访问参数时的地址使用。

通讯给定信号，此参数为百分比，默认包含一位小数，如给定数据为600，则给定百分比为60.0%。

注：

1.运行显示参数、通讯控制参在面板操作中对用户不可见。

2.用户只能通过通讯方式按参数编号作为地址来访问。运行显示参数在运行时会在窗口显示，用户可切换显示所有运行显示参数。

5.3.3  可设置参数

窗口编号F-001至F-039为调整器各项可设置参数。

6.2 通讯数据读写

调整器功能参数中，如果属性为R/W，则均可通过RS485接口对其进行读取和修改。

6.3 MODBUS通讯协议

.通讯格式：

1个起始位；8个数据位， 1个停止位，校验位可设置。

.设备地址：

对某一设备实施操作时，该设备所对应的地址。

.寄存器地址：

对设备的某一参数实施操作时，该参数对应的地址。

.支持功能码：

03：读取多个保存寄存器，即可以对连续的多个寄存器进行批量读入。

04：读取多个输入寄存器，即可以对连续的多个寄存器进行批量读入。

06：写单个保持寄存器。

16：写多个保持寄存器，即可以对连续多个寄存器进行批量写入。

7.2 保养维护

由于使用环境的差异的影响以及调整器内部器件的老化等原因，都有可能造成调整器发生故障。因此，用户有必要对调整器实施日常和定期的保养维护。

用户可根据使用环境，每3-6个月对调整器进行定期检查，以延长调整器的使用寿命。

参考检查项目：

①主回路端子是否连接可靠，铜排有无锈蚀发热等痕迹。

②电路板、风道、散热风机粉尘需清扫。

③端子螺钉、连接线路是否连接可靠、绝缘是否良好。

④调整器如长期不使用，应每3个月进行一次通电运行。

⑤调整器存储场所避免高温、潮湿以及含有尘埃和金属粉尘。

保修协议

1、保修范围指调整器本体。

2、保修期为二十四个月，保修期内正常使用情况下，产品发生故     障或损坏，我公司免费维修。

3、保修期起始时间为我公司出厂日期。

4、在保修期内，如发生以下情况，维修将收取费用：

①、不按用户手册操作造成的设备故障。

②、由于火灾、水灾、电压异常等造成的设备故障。

③、将调整器用于非正常功能时造成的故障。

④、人力不可抗拒的因素造成的设备故障（如地震等）。

5、服务费用按实际费用计算，如有合同，以合同优先原则处理。

6、请您务必保留此卡，并在保修后交服务人员返回我司。

7、如您遇有问题可与代理商联系，也可直接与我公司联系。

版本号：1.00

2022年2月
